產品說明：
一、應用規范

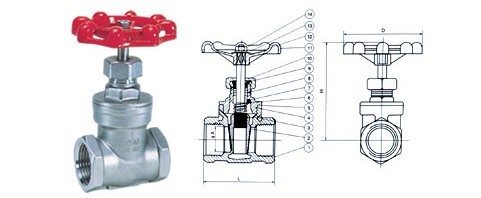

公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G） 螺紋類型：G?NPT.BSPT.BSP.DIN259/2999 主要零件材料
序號NO.
零件名稱
材質
1
閥體
不銹鋼CF8M/CF8
2
閘板
3
閥桿
不銹鋼SS316/304
4
閥蓋
5
填料
聚四氟乙烯PTFE
6
止推墊片
不銹鋼SS304
7
閥桿架
不銹鋼SS316/SS304
8
9
螺母
10
填料壓蓋螺母
11
手輪
鋁合金
12
鉻牌
鋁
13
手輪墊片
14
手輪螺母
主要連接尺寸及重量 單位：mm
SIZE
1/2"
3/4"
1"
1 1 / 4 "
1 1 / 2 "
2"
A
15
20
25
32
38
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
80
100
