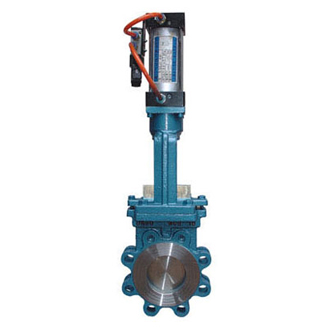

氣動刀型閘閥


產品說明：

一、概述
該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
1、雙作用：對閥門開啟和關閉的兩位式控制；
2、單作用：(彈簧復位)：在電路和氣路切斷或故障時，閥門自動開啟或關閉。

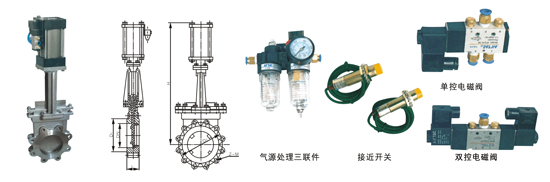

二、可選附件
1、單或雙控電磁閥(有24V、220V等電壓供選擇，必要時可選防爆電磁閥)。
2、接近開關。
3、氣源處理三聯件(包括減壓閥、過濾器、油霧器)。
4、電/氣閥門定位器(調節型用)。

三、主要性能規范

公稱壓力 (MPa)	殼體試驗 (MPa)	密封試驗 (MPa)	工作溫度	適用介質
1.0	1.5	1.1	≤100℃	紙漿、污水、煤漿、灰、渣水混合物

四、、主要零部件材質

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

五、主要外形及連接尺寸

公稱壓力 Nominal Pressure	DL	L	D1	D2	H	Z-M
0.6 MPa	50	48	90	110	335	4-M12
	65	48	110	130	363	4-M12
	80	51	125	150	395	4-M16
	100	51	145	170	465	8-M16
	125	57	175	200	530	8-M16
	150	57	200	225	630	8-M16
	200	70	255	280	750	8-M16
	250	70	310	335	900	12-M16
	300	76	362	395	1120	12-M20
	350	76	412	445	1260	12-M20
	400	89	462	495	1450	16-M20
	450	89	518	550	1600	16-M20
	500	114	568	600	1800	16-M20
	600	114	670	705	2300	20-M22
	700	127	775	810	2500	24-M22
	800	127	880	920	2800	24-M27
	900	154	980	1020	3100	24-M27
	1000	165	1080	1120	3400	28-M27
	1200	190	1295	1340	3600	32-M30
1.0 MPa	50	48	100	125	335	4-M16
	65	48	120	145	363	4-M16
	80	51	135	160	395	4-M16
	100	51	155	180	465	8-M16
	125	57	185	210	530	8-M16
	150	57	210	240	630	8-M20
	200	70	265	295	750	8-M20
	250	70	320	350	900	12-M20
	300	76	368	400	1120	12-M20
	350	76	428	460	1260	16-M20
	400	89	482	515	1450	16-M22
	450	89	532	565	1600	20-M22
	500	114	585	620	1800	20-M22
	600	114	685	725	2300	20-M27
	700	127	800	840	2500	24-M27
	800	127	898	950	2800	24-M30
	900	154	1005	1050	3100	28-M30
	1000	165	1115	1160	3400	28-M30
	1200	180	1325	1380	3600	32-M36
