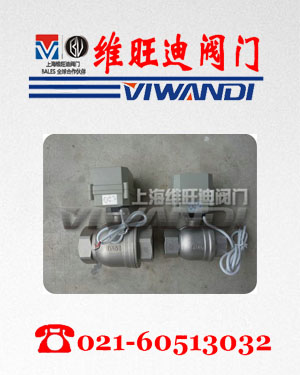

上海維旺迪閥門有限公司微型電動球閥

設計特點

線路控制：

CR2-01（2 線控制）

1. 紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。

2. 黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。

² 電壓選配：DC5V/DC12V/DC24V

² 不得超過電壓工作

CR2-02 (2 線控制-斷電復位）

1、紅線接正極，黑線接負極。

2、當開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。

² 電壓選配：AC/DC9-24V，AC/DC110V-230V,AC/DC9-35V(可配手動)，AC/DC3-6V.

² 不得超過電壓工作

CR3-01（3 線控制）

1、紅線、綠線接正極，黑線接負極。

2、開關與紅線接通，閥門打開，到位后執行器內部自動斷電。

3、開關與綠色接通，閥門關閉，到位后執行器內部自動斷電。

² 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V

² 不得超過電壓工作

CR3-02（3 線控制）

1、紅線接正極，綠線與黑線接負極。

2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當綠線開關斷開，閥門關閉，到位后執行器內部自動斷電。

² 電壓選配有三種：DC9V-35V

² 不得超過電壓工作

CR3-03（3 線控制）

1、紅線、綠線接正極，與黑線接負極。

2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。

² 電壓選配：DC12V，DC24V。

² 不得超過電壓工作

CR3-04（3 線控制）

1、紅線、綠線接正極，黑線接負極。

2、開關與紅線接通，閥門關閉，到位后執行器內部自動斷電。

3、開關與綠色接通，閥門打開，到位后執行器內部自動斷電。

² 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V

² 不得超過電壓工作

嚴禁通電連接電源線
