A51H單杠桿安全閥

20100108084326GA41H%e3%80%81A51H%e5%8d%95%e6%9d%a0%e6%9d%86%e5%ae%89%e5%85%a8%e9%98%80.jpg

產品說明：

GA41H-16C/25/40 A51H-16C/25/40
一、概述：
GA41H、A51H型安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。介質可為蒸汽、空氣。

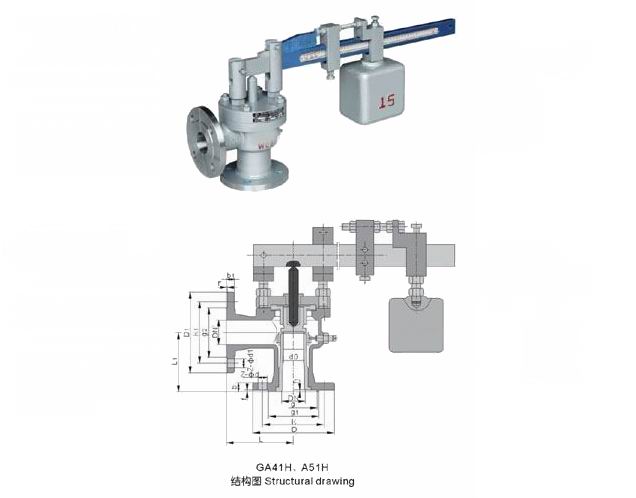

%E5%8D%95%E6%9D%A0%E6%9D%86%E5%AE%89%E5%85%A8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

%E5%8D%95%E6%9D%A0%E6%9D%86%E5%AE%89%E5%85%A8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

二、主要零部件材料說明：
GA41H、A51H型安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A41H-16C型彈簧式安全閥相同。
三、外形尺寸和連接尺寸：

公稱通徑	尺寸
公稱通徑	do	L	L1	D	K	g1	f	b	z-?d	DN'	D1	K1	g2	b1	f'	z-?d1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23

注：PN2.5、PN4.0MPa尺寸參照A41H-25/40型尺寸表。
