高壓平板閘閥

您現在的位置：首頁 > 產品展示 > 閘閥

高壓平板閘閥

20091222114408%e5%af%b9%e7%84%8a%e9%ab%98%e5%8e%8b%e5%b9%b3%e6%9d%bf%e9%97%b8%e9%98%80.jpg

產品說明：

產品結構特點

　　本公司ZF系列注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。

產品采用標準

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

產品性能規范

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H₂S、CO₂_{的石油、天然氣等}
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

主要零件材料

零件名稱

閥體、閥蓋

閘板

閥桿

閥座

閥桿螺母

填料

"Z"型

WCB、鉻鉬鋼

合金鋼（焊硬質合金)

不銹鋼

合金鋼（焊硬質合金)

鋁青銅

聚四氟乙烯、氟橡膠 PTFE、

"KZ"型

抗硫不銹鋼

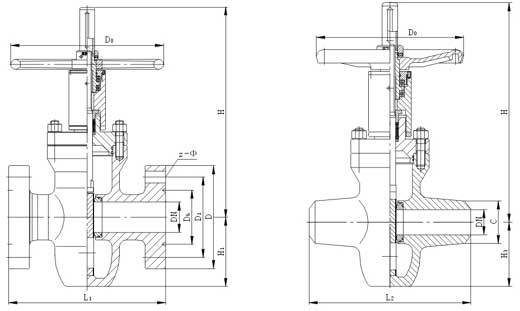

主要外形尺寸

型號 Model:ZF43Y、ZF63Y、Z83Y

公稱壓力	DN(mm)	尺寸 (mm)
公稱壓力	DN(mm)	L1	L2	Do	H1	H
10.0 16.0	25	230	216	180	85	344
	32	260	229	220	98	352
	40	260	241	260	110	364
	50	300	310	310	120	379
	65	340	340	350	133	402
	80	380	356	400	158	475
	100	430	432	460	198	482
	125	500	508	460	240	490
	150	550	559	470	260	547
	200	650	660	600	358	616
20.0 25.0	25	230	254	180	87	344
	32	260	279	220	100	352
	40	260	305	260	112	364
	50	300	368	310	122	379
	65	340	419	350	135	402
	80	380	470	400	160	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616

公稱壓力(MPa)	DN(mm)	尺寸 (mm)
公稱壓力(MPa)	DN(mm)	L1	L2	Do	H1	H
32.0 35.0	25	230	254	180	90	344
	32	260	279	220	103	352
	40	260	305	260	115	364
	50	300	368	310	125	379
	65	340	419	350	137	402
	80	380	470	400	164	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616
40.0 42.0	25	230	254	180	92	344
	32	260	279	220	105	352
	40	260	305	260	117	364
	50	300	368	310	127	379
	65	340	419	350	139	402
	80	380	470	400	166	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616
