產品說明：
產品引用標準： 設計標準 API1600、API6D 結構長度 ASME B16.10 連接法蘭 ASME B16.5 試驗和檢驗 API598、API6D 產品用途： 法蘭連接美標波紋管閘閥適用于公稱壓力CLASS150～900LBS,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。 產品結構特點： 1、產品結構合理、密封可靠、性能優良、造型美觀； 2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長； 3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能； 4、雙重密封，性能更可靠； 5、閥桿升降位置指示，更直觀； 6、零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

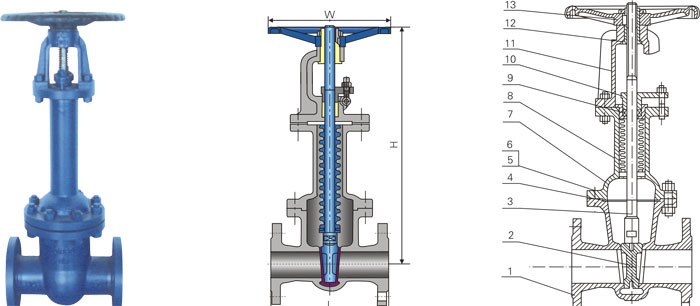

主要零部件材質Mainpartsmaterials
序號
名稱
材質Material
1
閥體
ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
2
閥瓣
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3
閥桿
4
墊片
柔性石墨+不銹鋼
5
雙頭螺栓
ASTM A193-B7 .A193-B8.A193-B8M
6
六角螺母
ASTM A194-2H. A194-8. A194-8M
7
閥蓋
8
波紋管組件
ASTM A182-F304 .F316 .F321 F304L,F316L
9
填料
柔性石墨
10
填料壓蓋
11
支架
12
閥桿螺母
銅合金ZQA19-4
13
手輪
ASTM A536- Gr.60-40-18 .A216-WCB
主要外形尺寸 Main size of outside
型號
WZ41H-150Lb
壓力等級
150Lb
口徑
mm
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
in
1/2
3/4
11/4
11/2
21/2
14
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
210
260
290
370
398
440
490
530
580
670
760
850
950
W
120
180
220
280
340
400
450
500
重量（KG）
22
30
42
55
70
WZ41H-300Lb
300Lb
152
216
241
283
305
403
419
457
502
762
980
550
18
38
53
88
175
225
310
560
WZ41H-600Lb
600Lb
432
508
559
660
787
838
889
16
24
90
105
230
570
730
