產品說明：

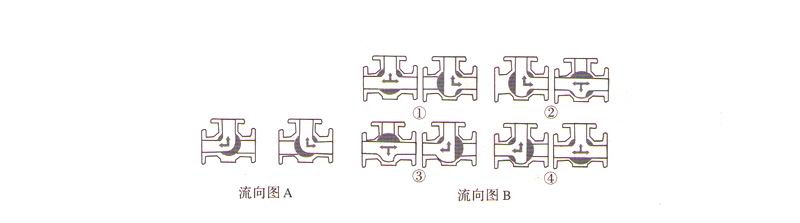

特點： 1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質的流向的切換，也能使相互垂直的兩個通道連接或關閉。 2、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不公可實現介質流向的切換，也可使三個通道互相連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管道中介質的分流合流。（如流向圖B)
零件材料及主要參數
公稱壓力 或壓力級
法蘭密封性
產品型號
PN1.6MAa
凸面 （光華面）
BQ4
4
F-16C
5
F-16P
F-16CF8
F-16CF3
F-16R
F-16R3
PN2.5MAa
F-25C
F-25P
F-25CF8
F-25CF3
F-25R
F-25R3
PN4.0MAa
凹凸面
F-40C
F-40P
F-40CF8
F-40CF3
F-40R
F-40R3
CLASS 150
凸面
F-150(Lb)C
F-150(Lb)P
F-150(Lb)CF8
F-150(Lb)CF3
F-150(Lb)R
F-150(Lb)R3
主要零件材料
閥體
WCB
ZGlCrl18Ni9Ti
CF8(304)
CF3(304L)
ZGlCr18Nil2Mo2Ti
CF8M(316)
CF8M(316L)
球桿、閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni9(304)
00Cr19Nill(304L)
1Cr18Nil2Mo2Ti
0Cr17Nil2Mo2(316)
0Cr17Nil2Mo2(316L)
密封圈
聚四氟乙烯片 對位聚苯
填料、墊圈
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊
適用工況
適用介質
重油、膠類等 硝酸腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質
適用溫度
-28~300℃
應用規格
法蘭尺寸
JB79-59、SH3406、GB9113、HG20597-97 ANSI B16.5 JIS V2212-2214
檢驗試驗按
GB/T13928-89 JB/T9092-99 JIS B2212-2214
其余制造規范均按本廠標準
備 注：三通保溫球閥一般采用兩閥座結構，如流向圖A所示兩種工況。先用兩種閥座L型結構（即QB44型）。流向圖B中①和④兩種工況亦可選用兩種閥座T型結 構（即BQ45型）。流向圖B中②和③兩種工況必須眉選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。 如閥門有其它要求請參閱樣本《球閥的型號編制》填寫相應的要代碼。 連接尺寸表
公稱壓力或壓力級
主要尺寸
公稱通徑DN（mm/in）
15|1/2"
20|3/4"
25|1"
32|1/4"
32|1/2"
40|1/2"
50|1/2"
65|1/2"
80|1/2"
100|1/2"
125|1/2"
200|1/2"
PN1.06MPa
L
150
180
200
220
240
260
280
320
380
500
PN2.5MPa
L1
75
90
100
110
120
130
140
160
190
275
PN4.0MPa
H
102
115
135
155
185
210
335
CLASS150
W
250
350
420
700
1000
1800
4-G
3/8
1/2
