產品說明：
概述： BQ41F/H保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 技術規范
設計標準
ASME B 16.34 GB/T 12224
結構長度
ASME B 16.10 GB/T 12221
連接法蘭
ASME B 16.5 JB/T 79
驅動方
手動、電動、氣
試驗和檢驗
JB/T9092 API 598
適用介質
重油、膠類等易凝固介質
主要零件材質表
序號
零件名稱
材 質
GB
ASTM
1
夾套
25
A105
2
閥座
WCB
A216-WCB
3
閥體
4
密封圈
PTFE、對位聚苯
5
球體
6
閥桿
1Cr13
A247-410
7
填料
柔性石墨
8
填料壓蓋 Gland

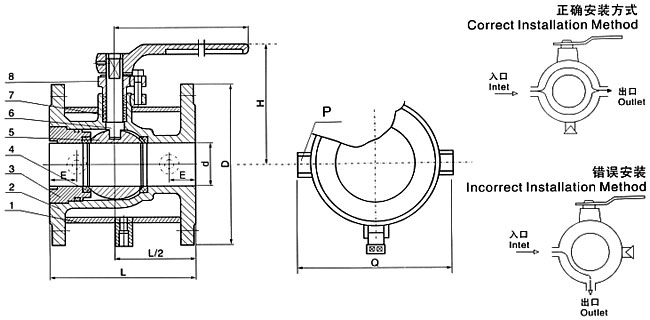

主要外形及連接尺寸表
公稱通徑 (DN)
b
L
D
E
Q
H
W
管螺紋
(mm)
(in)
P
20
3/4″
19
117
40
11/2″
58.5
147
101
170
G3/4″
1″
127
50
2″
62.5
156
106
38
165
65
21/2″
63.5
181
125
250
51
178
80
3″
68
218
135
76
229
150
6″
82
275
193
350
100
4″
102
254
200
8″
83
300
265
420
152
292
10″
95
403
355
1000
203
330
12″
492
410
1300
